ترانسمیترهای دما Endress+Hauser: راهکارهای جامع برای اندازه‌گیری دقیق دما در صنایع مختلف

Endress+Hauser با ارائه یک سبد گسترده از ترانسمیترهای دما، نیازهای گوناگون صنایع و کاربردهای صنعتی را پوشش می‌دهد. وظیفه اصلی یک ترانسمیتر دما، تبدیل سیگنال دریافتی از یک سنسور دما (مانند RTD یا ترموکوپل) به یک سیگنال خروجی آنالوگ یا دیجیتال پایدار و استاندارد است که توسط سیستم کنترل فرآیند قابل تفسیر باشد. این ترانسمیترها به عنوان رابط حیاتی بین سنسور در میدان و اتاق کنترل عمل می‌کنند.

ترانسمیترهای دمای Endress+Hauser، انتخاب اول برای اندازه‌گیری دقیق، ایمن و دیجیتال دما در صنایع نفت، گاز، شیمیایی، غذایی و انرژی هستند.

ترانسمیترهای دمای Endress+Hauser مزایای قابل توجهی را ارائه می‌دهند، از جمله افزایش دقت، ایمنی بیشتر، کاربری بهینه و سطح بالایی از استانداردسازی و دیجیتال‌سازی. این دستگاه‌ها با ویژگی‌ها و تأییدیه‌های مختلفی عرضه می‌شوند تا از مناسب بودن آن‌ها برای صنایع، کاربردها و شرایط متنوع اطمینان حاصل شود.

مزایا و ویژگی‌های کلی

1. دقت بالا: تطابق منحنی سنسور با معادله Callendar–Van Dusen و ذخیره مشخصه‌ی منحصر به فرد هر سنسور در فرستنده

2. ایمنی و انطباق با استانداردها: پشتیبانی از مفاهیم SIL 2/3، حفاظت از ولتاژ اضافی، و انواع مجوزهای Ex برای محیط‌های خطرناک

3. کاربری ساده: ترمینال‌های Push-In برای سیم‌کشی سریع، نمایشگرهای قابل پلاگین، و ارتباط بی‌سیم Bluetooth

4. استانداردسازی و دیجیتال‌سازی: انواع پروتکل‌های ارتباطی (4–20 mA، HART، FOUNDATION Fieldbus، PROFIBUS PA، PROFINET over Ethernet-APL، IO-Link)

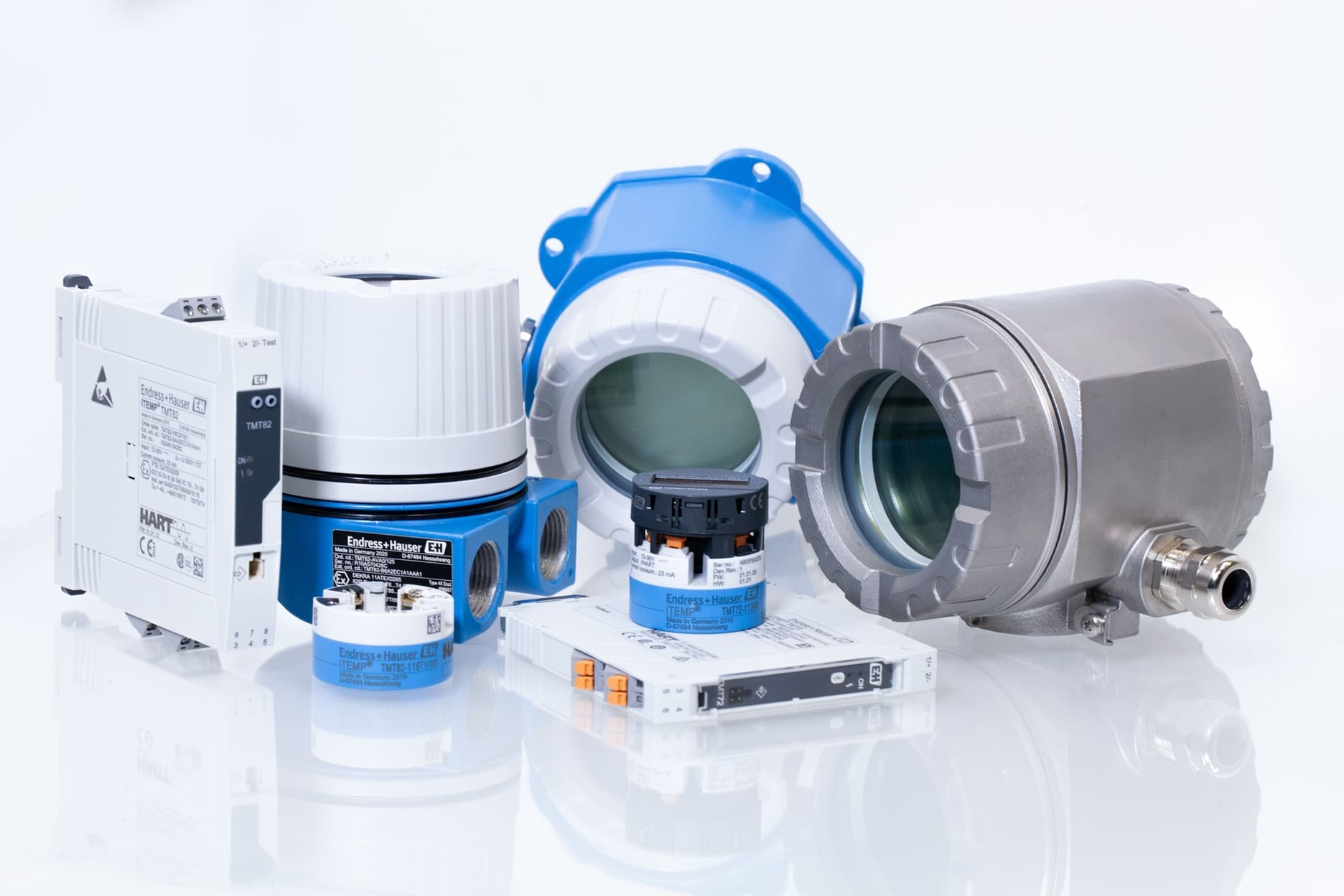

این ترانسمیترها در انواع مختلف محفظه برای انطباق با نیازهای نصب موجود هستند: نوع DIN ریل برای تابلوهای کنترل، نوع هد که در قسمت اتصال ترمینال ترمومترها قرار می‌گیرد و نوع فیلد برای نصب از راه دور در منطقه فرآیند. این سبد شامل مدل‌های پایه با ارتباط آنالوگ 4-20 میلی‌آمپر و دستگاه‌های پیشرفته با استفاده از فناوری‌های ارتباط دیجیتال می‌باشد. استانداردهای ارتباطی پشتیبانی شده شامل 4-20 mA، IO-Link، 4-20 mA HART، FOUNDATION Fieldbus، PROFIBUS PA و PROFINET از طریق Ethernet-APL است. برخی مدل‌ها همچنین دارای فناوری بلوتوث برای پارامتردهی و نظارت ساده از طریق دستگاه‌های تلفن همراه هستند.

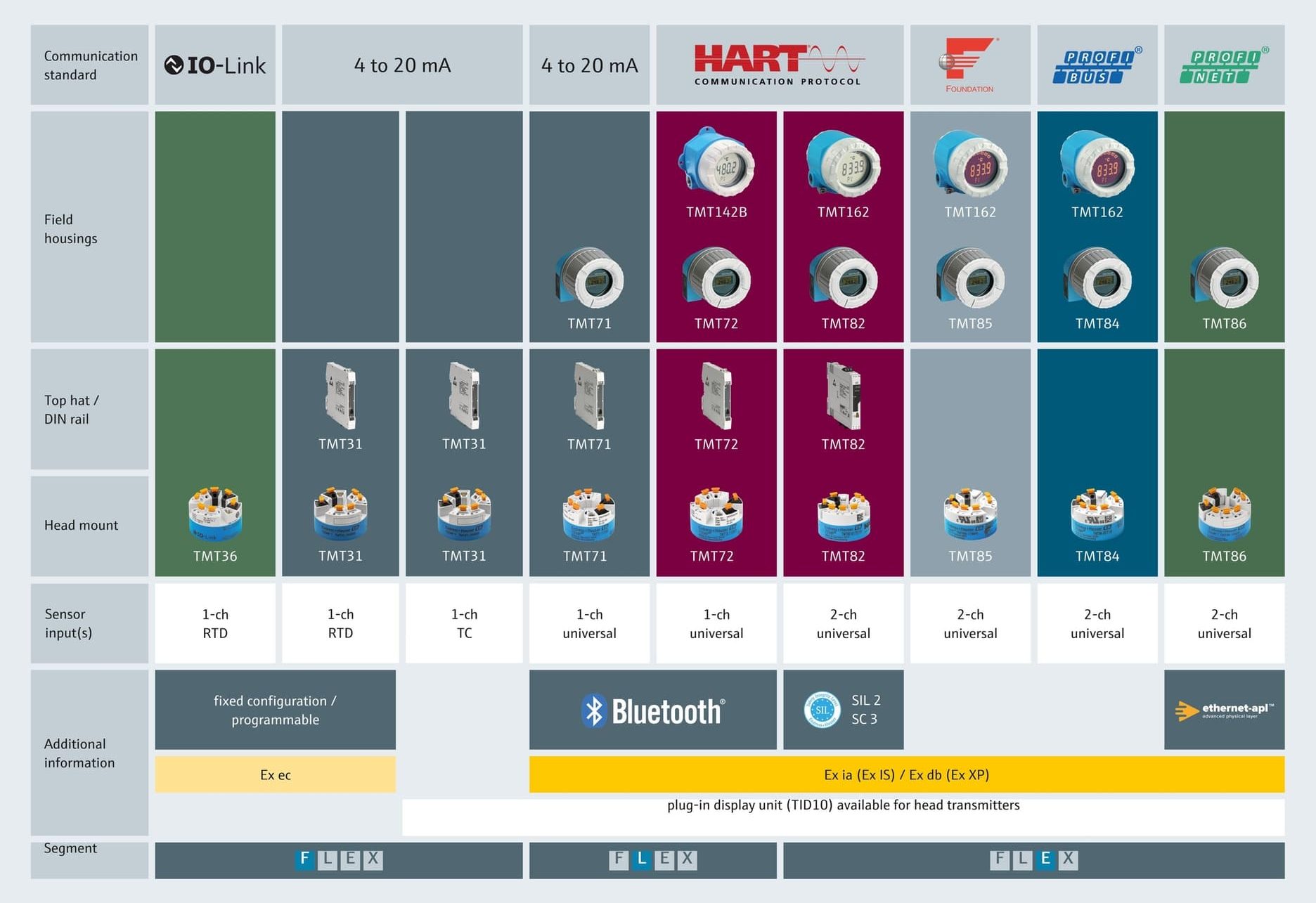

در زیر مروری بر مدل‌های ترانسمیتر دما ذکر شده در منابع آورده شده است:

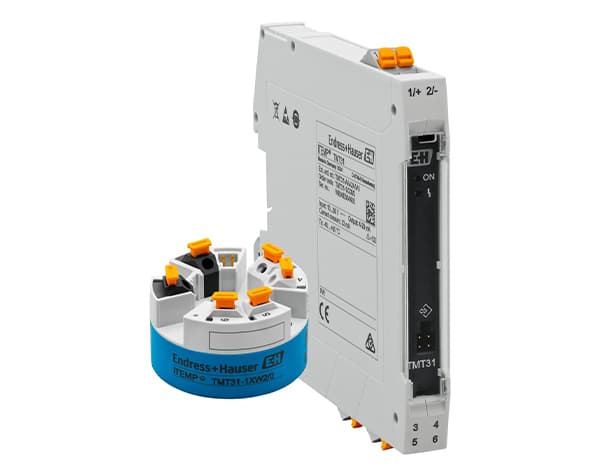

iTEMP TMT31: این مدل متعلق به بخش F (بخش پایه) است. به عنوان یک محصول ساده برای فرآیندهای اساسی توصیف می‌شود که بهترین نسبت قیمت به عملکرد را ارائه می‌دهد. دارای سیگنال خروجی 4-20 میلی‌آمپر است و ورودی RTD یا TC را با یک ورودی سنسور تکی می‌پذیرد. در محفظه‌های هد یا DIN ریل موجود است و می‌تواند به صورت ثابت یا قابل برنامه‌ریزی پیکربندی شود. iTEMP TMT31 به روز شده، سبد محصولات را با ترکیب ویژگی‌های محصولات قبلی در یک ساختار ساده می‌کند و انتخاب و سفارش را آسان‌تر می‌سازد. نصب به لطف ترمینال‌های فشاری سریع و آسان است. این دستگاه پایداری طولانی مدت، دقت و اندازه‌گیری دقیق دما را به همراه اطلاعات تشخیصی طبقه‌بندی شده و یکنواخت مطابق با NAMUR ارائه می‌دهد. برای کاربردهای عمومی مانند اطراف لوله‌کشی و ماشین‌آلات، در سالن‌های کارخانه، تابلوهای کنترل، اتاق‌های سرور، آزمایشگاه‌ها، گلخانه‌ها و اتاق‌های خشک‌کن و خنک‌کننده مناسب است.

• ورودی تک‌حسگر RTD یا TC

• خروجی 4–20 mA

• بدنه Head یا DIN Rail

• پیکربندی ثابت یا قابل برنامه‌ریزی

• ترمینال‌های Push-In و تشخیص ساده‌ی خطا بر اساس استاندارد NAMUR

• کاربری در کارخانه‌ها، سردخانه‌ها، آزمایشگاه‌ها و گلخانه‌ها

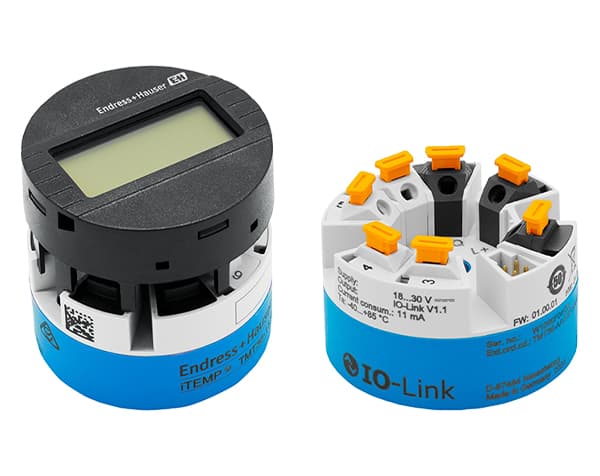

iTEMP TMT36: این مدل نیز بخشی از بخش F است و از فناوری IO-Link استفاده می‌کند که به دیجیتالی کردن “آخرین مایل” یک کارخانه کمک می‌کند. ورودی RTD را با یک ورودی سنسور تکی می‌پذیرد و برای تمام اسمبلی‌های دما مناسب است. به عنوان یک محصول ساده برای فرآیندهای اساسی توصیف می‌شود و پیکربندی آن آسان و نصب آن سریع است. پارامتردهی ساده از طریق ابزارهای نرم‌افزاری رایگان امکان‌پذیر است. TMT36 به عنوان بخشی از راهکارهای صنایع بهداشتی مانند صنایع غذایی و آشامیدنی و علوم زیستی برجسته شده و پردازش سیگنال پایدار و دقیق، تشخیص NAMUR NE107، دقت بالا از طریق Callendar-Van Dusen، ادغام یکپارچه با IO-Link، ترمینال‌های فشاری و نمایشگر محلی از طریق نمایشگر پلاگین را ارائه می‌دهد.

• ورودی تک‌حسگر RTD

• ارتباط دیجیتال IO-Link برای «آخرین مایل» دیجیتال

• پیکربندی آسان با نرم‌افزار رایگان

• مناسب صنایع بهداشتی (Food & Beverage, Life Sciences)

• پشتیبانی از نمایشگر پلاگین و تشخیص خطا بر اساس NAMUR NE107

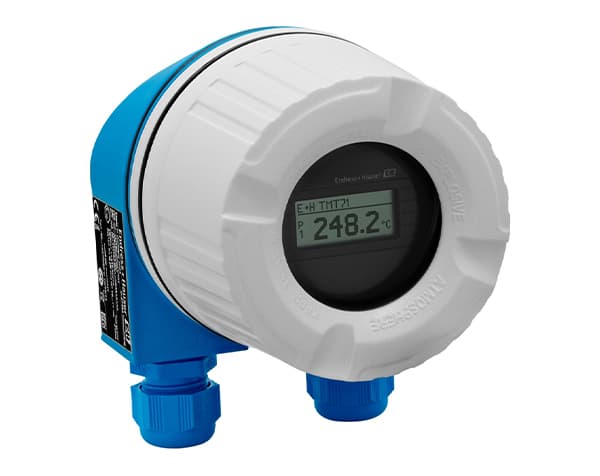

iTEMP TMT71/TMT72: این ترانسمیترها در بخش‌های L و E قرار دارند. از طریق 4-20 mA و HART ارتباط برقرار می‌کنند و ورودی‌های سنسور جهانی را با یک ورودی سنسور می‌پذیرند. TMT72 به عنوان اولین ترانسمیتر با فناوری بلوتوث در جهان برای کار در محیط‌های Ex برجسته شده است. از یک نمایشگر پلاگین (هد) پشتیبانی می‌کنند و دارای فناوری بلوتوث هستند. عملکردهای تشخیصی شامل تشخیص قطعی سنسور، مدار باز یا اتصال کوتاه است. این مدل‌ها به عنوان بخشی از راهکارهای صنعت برق و انرژی ارائه می‌شوند، برای مناطق خطرناک مناسب هستند و دارای تشخیص پیشرفته و تأییدیه Ex مورد نیاز برای تولید هیدروژن می‌باشند. همچنین دارای ترمینال‌های فشاری، نمایشگر محلی و بلوتوث برای پارامتردهی و نظارت ساده هستند.

• ورودی یونیورسال با یک حسگر

• خروجی 4–20 mA و HART

• اولین فرستنده‌ی Bluetooth برای محیط‌های Ex (TMT72)

• نمایشگر پلاگین و ترمینال Push-In

• تشخیص اتصال باز، اتصال کوتاه و خرابی حسگر

• مناسب صنایع برق و انرژی و تولید هیدروژن

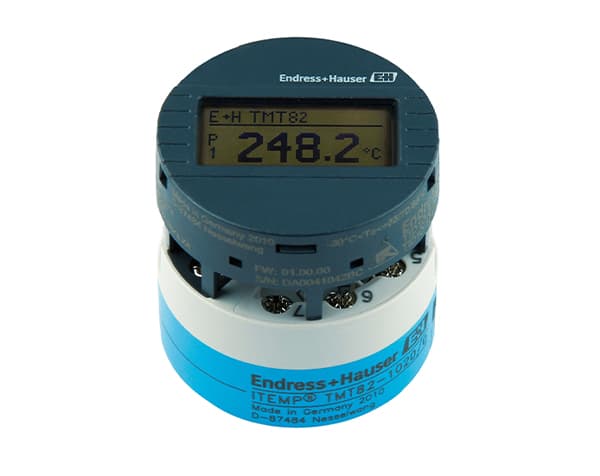

iTEMP TMT82: این مدل در بخش E قرار دارد. یک ترانسمیتر دو کاناله با قابلیت SIL (SIL 2/SC 3) و ارتباط HART است. ورودی‌های جهانی را با دو ورودی سنسور می‌پذیرد. با محفظه نصب میدانی با یک محفظه ترمینال جداگانه برای سیم‌کشی راحت و همچنین گزینه‌های نصب هد و DIN ریل در دسترس است. قابلیت‌های تشخیصی شامل تشخیص قطعی سنسور، مدار باز یا اتصال کوتاه، نظارت بر خوردگی و تشخیص رانش سنسور یا عملکرد پشتیبان سنسور است.

• ورودی یونیورسال با دو حسگر

• خروجی 4–20 mA HART

• بدنه Field-Mount با محفظه‌ جداگانه برای سیم‌کشی

• نمایشگر Head و گزینه DIN Rail

• تشخیص خوردگی، رانش حسگر و خطاهای سیم‌کشی

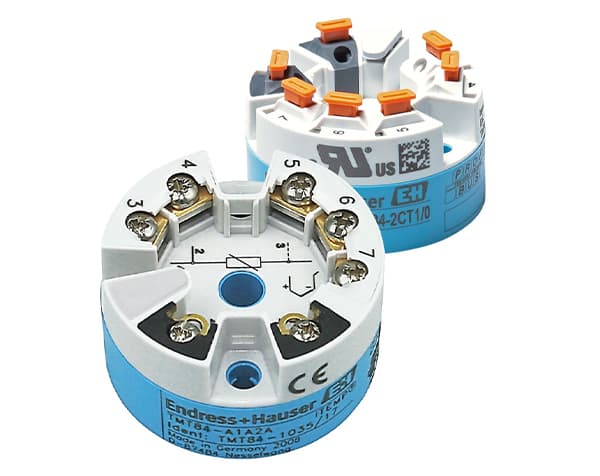

iTEMP TMT84:  که در بخش X (بخش پیشرفته) قرار دارد، یک ترانسمیتر دو کاناله برای ورودی‌های جهانی با دو ورودی سنسور است. از ارتباط FOUNDATION Fieldbus و PROFIBUS PA پشتیبانی می‌کند. در محفظه‌های نصب هد و DIN ریل موجود است و از نمایشگر پلاگین پشتیبانی می‌کند. عملکردهای تشخیصی شامل تشخیص قطعی سنسور، مدار باز یا اتصال کوتاه، نظارت بر خوردگی و تشخیص رانش سنسور یا عملکرد پشتیبان سنسور است.

• ورودی یونیورسال با دو حسگر

• FOUNDATION Fieldbus و PROFIBUS PA

• بدنه Head یا DIN Rail

• نمایشگر پلاگین

• تشخیص خوردگی، رانش حسگر، قطع/اتصال کوتاه

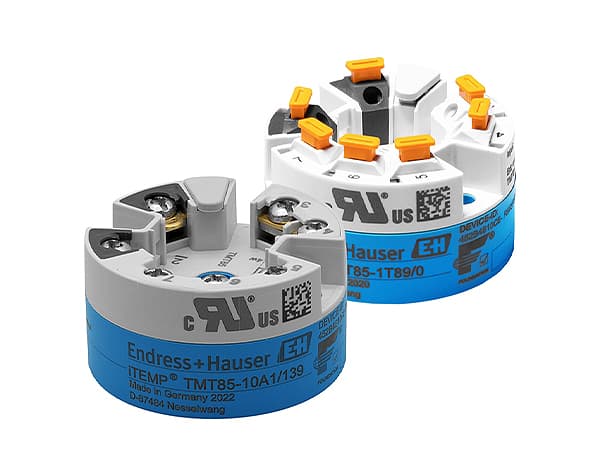

iTEMP TMT85:  نیز یک ترانسمیتر بخش X است و مشابه TMT84 می‌باشد، دارای ورودی‌های جهانی، دو ورودی سنسور و پشتیبانی از ارتباط FOUNDATION Fieldbus و PROFIBUS PA. تفاوت اصلی آن در دسترس بودن در محفظه‌های میدانی است. همچنین از یک نمایشگر پلاگین پشتیبانی می‌کند و عملکردهای تشخیصی برای مشکلات سنسور، خوردگی، رانش و پشتیبان ارائه می‌دهد. این یک دستگاه دو کاناله است.

• مشابه TMT84 با تأکید بر بدنه Field

• FOUNDATION Fieldbus و PROFIBUS PA

• نمایشگر پلاگین و تشخیص پیشرفته خطا

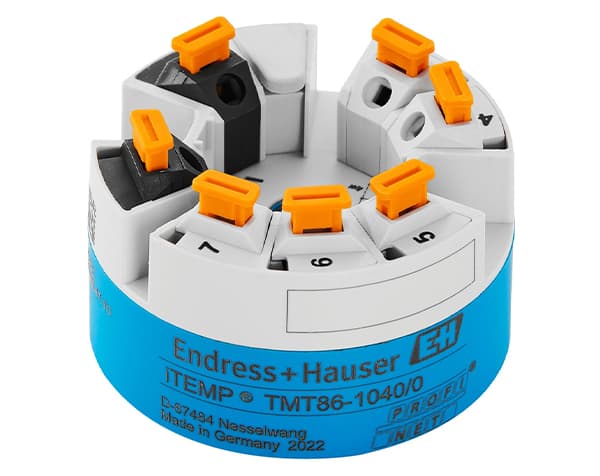

iTEMP TMT86: این ترانسمیتر در بخش X قرار دارد و یک ترانسمیتر هد دو کاناله Ethernet-APL است. ورودی‌های جهانی را با دو ورودی سنسور می‌پذیرد و از طریق PROFINET over Ethernet-APL، به طور خاص با استفاده از 2-wire Ethernet IEEE 802.3cg 10BASE-T1L ارتباط برقرار می‌کند. ویژگی‌های کلیدی شامل بسته FDI برای ادغام دستگاه، پشتیبانی از نمایشگر پلاگین و یک وب سرور یکپارچه است. از یک نمایشگر پلاگین پشتیبانی می‌کند. عملکردهای تشخیصی شامل تشخیص قطعی سنسور، مدار باز یا اتصال کوتاه، نظارت بر خوردگی و تشخیص رانش سنسور یا عملکرد پشتیبان سنسور است. این مدل به عنوان بخشی از راهکارهای صنایع سنگین (نفت و گاز، شیمیایی) ارائه می‌شود و امکان محاسبه و شبیه‌سازی فرآیند از طریق PROFINET و همچنین راه‌اندازی و نگهداری آسان از طریق ترمینال‌های فشاری، نمایشگر محلی و دسترسی از راه دور را فراهم می‌کند.

• ورودی یونیورسال با دو حسگر

• PROFINET over Ethernet-APL (IEEE 802.3cg 10BASE-T1L)

• پکیج FDI، وب‌سرور داخلی

• نمایشگر پلاگین و تشخیص خوردگی، رانش حسگر

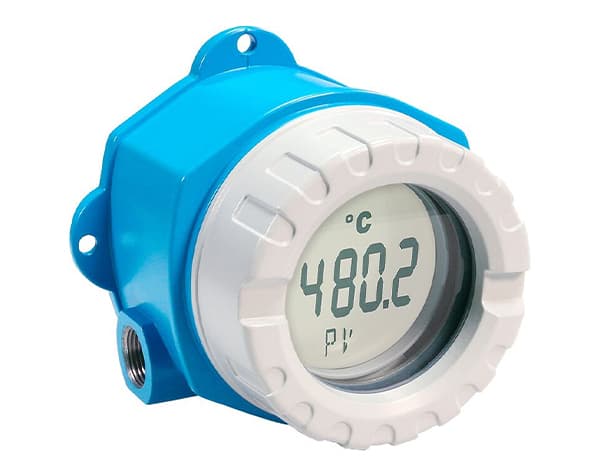

iTEMP TMT142B: این مدل که یک ترانسمیتر بخش X است، یک ترانسمیتر هوشمند 4-20 mA و HART می‌باشد. ورودی‌های جهانی را با یک ورودی سنسور می‌پذیرد و از نوع نصب هد است. دارای بلوتوث، حفاظت یکپارچه در برابر اضافه ولتاژ، نمایشگر با نور پس زمینه و پشتیبانی از نمایشگر پلاگین است. عملکردهای تشخیصی شامل تشخیص قطعی سنسور، مدار باز یا اتصال کوتاه، نظارت بر خوردگی و تشخیص رانش سنسور یا عملکرد پشتیبان سنسور است. …حفاظت در برابر اضافه ولتاژ، نمایشگر با نور پس‌زمینه و پشتیبانی از نمایشگر پلاگین است. از ویژگی‌های تشخیصی این مدل می‌توان به شناسایی خرابی حسگر، شناسایی اتصال باز یا اتصال کوتاه، نظارت بر خوردگی و رانش سنسور اشاره کرد. به لطف فناوری بلوتوث، راه‌اندازی و پیکربندی این ترانسمیتر به‌صورت بی‌سیم و ساده انجام می‌شود که در صنایع مدرن امتیاز بزرگی محسوب می‌شود.

• ورودی یونیورسال تک‌حسگر

• بدنه Head

• Bluetooth، حفاظت در برابر ولتاژ اضافی، نمایشگر نورانی

• تشخیص خوردگی و رانش حسگر

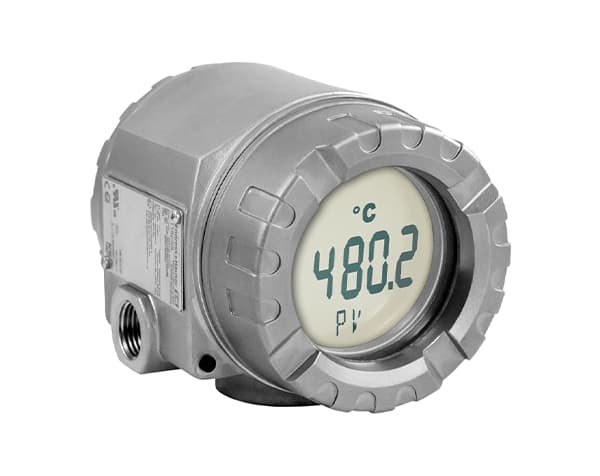

iTEMP TMT162: نیز در بخش X قرار دارد و به عنوان یک ترانسمیتر دمای عالی که قادر به برآورده کردن الزامات SIL 2 یا SIL 3 است، شناخته می‌شود. ورودی‌های جهانی را با دو ورودی سنسور می‌پذیرد و از طریق 4-20 mA HART، PROFIBUS PA یا FOUNDATION Fieldbus ارتباط برقرار می‌کند. در محفظه‌های نصب هد و فیلد موجود است. ویژگی‌ها شامل نمایشگر پلاگین (هد)، نمایشگر با نور پس زمینه، محفظه دو قسمتی و حفاظت یکپارچه در برابر اضافه ولتاژ است. عملکردهای تشخیصی شامل تشخیص قطعی سنسور، مدار باز یا اتصال کوتاه، نظارت بر خوردگی و تشخیص رانش سنسور یا عملکرد پشتیبان سنسور است. این یک دستگاه دو کاناله است.

• ورودی یونیورسال دو حسگر

• 4–20 mA HART، PROFIBUS PA، FOUNDATION Fieldbus

• بدنه Head یا Field

• نمایشگر پلاگین، حفاظت ولتاژ و محفظه دوگانه

• تشخیص پیشرفته خطا و رانش حسگر

با توجه به تنوع مدل‌ها و امکانات، فرستنده‌های دمای Endress+Hauser می‌توانند در گستره‌ای از کاربردها از کارخانجات سنگین گرفته تا صنایع غذایی و دارویی، با نیازهای دقت بالا، قابلیت اطمینان، و استانداردهای ایمنی خدمت‌رسانی کنند. تکنولوژی‌های دیجیتال مانند IO-Link، Bluetooth، PROFIBUS PA و Ethernet-APL، فرایند راه‌اندازی، کالیبراسیون و نگهداری را ساده می‌سازند و باعث بهینه‌سازی بهره‌برداری در سرتاسر چرخه عمر تجهیز می‌شوند.
