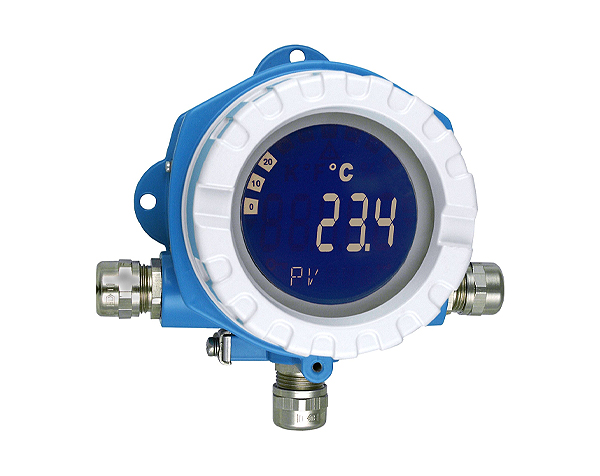

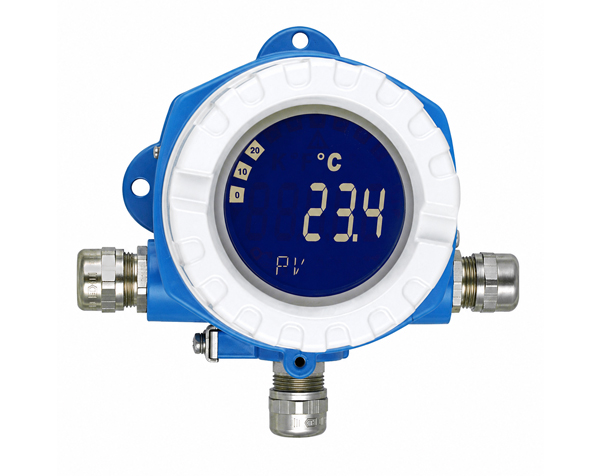

ترانسمیتر دمای iTEMP® HART® TMT142، یک ابزار میدانی پیشرفته از شرکت Endress+Hauser است که برای تبدیل انواع سیگنال‌های ورودی به یک سیگنال آنالوگ قابل مقیاس ۴ تا ۲۰ میلی‌آمپر طراحی شده است. این دستگاه با بهره‌گیری از پروتکل HART®، امکان پیکربندی، نظارت و نگهداری پیشرفته را فراهم می‌کند و به عنوان یک راهکار جامع برای اندازه‌گیری دقیق دما در فرآیندهای صنعتی شناخته می‌شود. TMT142 به دلیل قابلیت‌های گسترده، دقت بالا در کل محدوده دمای عملیاتی و ویژگی‌های تشخیصی پیشرفته، برای طیف وسیعی از کاربردهای حیاتی مناسب است. طراحی مستحکم آن با امکان انتخاب محفظه از جنس فولاد ضد زنگ، این دستگاه را برای استفاده در شرایط محیطی سخت و مناطق مستعد انفجار (Ex) مناسب می‌سازد.
اصل عملکرد و سیستم اندازه‌گیری
ترانسمیتر TMT142 یک دستگاه دو سیمه است که سیگنال‌های ورودی را به صورت الکترونیکی ضبط، تبدیل و نمایش می‌دهد. این دستگاه به عنوان یک ترانسمیتر میدانی (Field Transmitter) عمل کرده و به صورت مستقیم در کنار سنسور دما نصب می‌شود. این ترانسمیتر قادر است ورودی‌های مختلف را از سنسورهای زیر دریافت کند:
- ترمومترهای مقاومتی (RTD)
- ترموکوپل‌ها (TC)
- ترانسمیترهای مقاومتی (Ω)
- ترانسمیترهای ولتاژ (mV)
اطلاعات اندازه‌گیری شده به سیگنال آنالوگ ۴ تا ۲۰ میلی‌آمپر تبدیل شده و از طریق یک سیستم ارتباطی HART® به سیستم کنترل فرآیند یا دستگاه‌های دیگر ارسال می‌شود. برای نمایش مقادیر، TMT142 دارای یک نمایشگر LC با نور پس‌زمینه است که مقدار اندازه‌گیری شده را به صورت دیجیتال و همچنین به صورت یک نمودار نواری (bar graph) نمایش می‌دهد. این نمایشگر برای مشاهده راحت‌تر اطلاعات، قابلیت چرخش ۹۰ درجه‌ای دارد.
مشخصات فنی و ورودی
یکی از نقاط قوت کلیدی TMT142، ورودی یونیورسال آن است که انعطاف‌پذیری فوق‌العاده‌ای را برای کاربر فراهم می‌کند. این ترانسمیتر از انواع سنسورها با استانداردها و بازه‌های اندازه‌گیری مختلف پشتیبانی می‌کند:
۱. ترمومترهای مقاومتی (RTD): TMT142 از ترمومترهای مقاومتی Pt100، Pt200، Pt500 و Pt1000 مطابق با استاندارد IEC 60751 پشتیبانی می‌کند. همچنین، ترمومترهای مقاومتی با استاندارد JIS C1604-81 (Pt100)، DIN 43760 (Ni100، Ni1000) و سایر استانداردها (مانند Cu10، Cu50، Cu100، Pt100 با استاندارد SAMA و Ni120) نیز قابل استفاده هستند.
- Pt100 (IEC 60751): بازه اندازه‌گیری از ۲۰۰- تا ۸۵۰+ درجه سانتیگراد (۳۲۸- تا ۱۵۶۲+ درجه فارنهایت).
- Pt500 و Pt1000: بازه اندازه‌گیری از ۲۰۰- تا ۲۵۰+ درجه سانتیگراد (۳۲۸- تا ۴۸۲+ درجه فارنهایت).
- Ni100: بازه اندازه‌گیری از ۶۰- تا ۲۵۰+ درجه سانتیگراد (۷۶- تا ۴۸۲+ درجه فارنهایت).
- Ni1000: بازه اندازه‌گیری از ۶۰- تا ۱۵۰+ درجه سانتیگراد (۷۶- تا ۳۰۲+ درجه فارنهایت).
این ترانسمیتر از اتصالات ۲، ۳ یا ۴ سیمه برای ترمومترهای مقاومتی پشتیبانی می‌کند. در اتصال ۲ سیمه، امکان جبران مقاومت سیم تا ۳۰ اهم وجود دارد.
۲. ترموکوپل‌ها (TC): TMT142 طیف وسیعی از ترموکوپل‌ها را مطابق با استانداردهای NIST monograph 175، IEC 584 و DIN 43710 پشتیبانی می‌کند.
- نوع B (PtRh30-PtRh6): بازه اندازه‌گیری از ۴۰+ تا ۱۸۲۰+ درجه سانتیگراد (۱۰۴+ تا ۳۳۰۸+ درجه فارنهایت).
- نوع K (NiCr-Ni): بازه اندازه‌گیری از ۲۷۰- تا ۱۳۷۲+ درجه سانتیگراد (۴۵۴- تا ۲۵۰۱+ درجه فارنهایت).
- نوع J (Fe-CuNi): بازه اندازه‌گیری از ۲۱۰- تا ۱۲۰۰+ درجه سانتیگراد (۳۴۶- تا ۲۱۹۲+ درجه فارنهایت).
- نوع T (Cu-CuNi): بازه اندازه‌گیری از ۲۶۰- تا ۴۰۰+ درجه سانتیگراد (۴۳۶- تا ۷۵۲+ درجه فارنهایت).
- نوع R و S: بازه اندازه‌گیری از ۵۰- تا ۱۷۶۸+ درجه سانتیگراد (۵۸- تا ۳۲۱۴+ درجه فارنهایت).
این دستگاه از اتصال مرجع سرد داخلی با استفاده از Pt100 پشتیبانی می‌کند. همچنین، حداکثر مقاومت سنسور ترموکوپل می‌تواند ۱۰ کیلو اهم باشد.
۳. ترانسمیترهای مقاومتی (Ω): این ترانسمیتر قادر به پذیرش سیگنال‌های مقاومتی با بازه ۱۰ تا ۴۰۰ اهم یا ۱۰ تا ۲۰۰۰ اهم است. جریان سنسور در این حالت کمتر از ۰.۳ میلی‌آمپر است.
۴. ترانسمیترهای ولتاژ (mV): سیگنال‌های ولتاژ نیز قابل اندازه‌گیری هستند، با بازه اندازه‌گیری ۲۰- تا ۱۰۰+ میلی‌ولت.
دقت و مشخصات عملکردی
دقت اندازه‌گیری TMT142 در کل محدوده دمای عملیاتی بسیار بالا است. در شرایط مرجع (دمای کالیبراسیون ۲۵ درجه سانتیگراد ± ۵ کلوین)، حداکثر خطای اندازه‌گیری برای انواع ورودی به شرح زیر است:
- ترمومترهای مقاومتی (RTD):
- Pt100، Cu100، Ni100، Ni120: ۰.۲ کلوین (۰.۳۶ درجه فارنهایت).
- Pt500: ۰.۶ کلوین (۱.۰۸ درجه فارنهایت).
- Cu50، Pt50، Pt1000، Ni1000، Cu10، Pt200: ۰.۴ کلوین (۰.۷۲ درجه فارنهایت).
- ترموکوپل‌ها (TC):
- K، J، T، E، L، U: معمولاً ۰.۵ کلوین (۰.۹ درجه فارنهایت).
- N، C، D: معمولاً ۱ کلوین (۰.۱۸ درجه فارنهایت).
- S، B، R: معمولاً ۲ کلوین (۳.۶ درجه فارنهایت).
- ترانسمیترهای مقاومتی (Ω):
- ۱۰ تا ۴۰۰ اهم: ±۰.۰۸ اهم.
- ۱۰ تا ۲۰۰۰ اهم: ±۱.۶ اهم.
- ترانسمیترهای ولتاژ (mV):
- ۲۰- تا ۱۰۰+ میلی‌ولت: ±۲۰ میکروولت.
پایداری طولانی‌مدت دستگاه بسیار خوب است و انحراف آن کمتر از ۰.۱ کلوین در سال است. این ترانسمیتر دارای ایزولاسیون گالوانیکی بین ورودی و خروجی با ولتاژ ۲ کیلوولت AC است که از تداخلات الکترومغناطیسی جلوگیری می‌کند. زمان پاسخ‌دهی آن ۱ ثانیه است و یک فیلتر دیجیتال با قابلیت تنظیم از ۰ تا ۶۰ ثانیه برای کاهش نویز دارد.
خروجی و پروتکل ارتباطی
سیگنال خروجی TMT142 یک سیگنال آنالوگ ۴ تا ۲۰ میلی‌آمپر دو سیمه است که به صورت خطی با متغیرهای اندازه‌گیری شده (دما، مقاومت یا ولتاژ) ارتباط دارد. این سیگنال قابل معکوس شدن به ۲۰ تا ۴ میلی‌آمپر نیز هست.
- پروتکل HART®: پروتکل HART® امکان ارتباط دوطرفه بین ترانسمیتر و یک ابزار دستی (مانند DXR375) یا یک کامپیوتر را فراهم می‌کند. این پروتکل از طریق سیگنال جریان و با نرخ انتقال داده ۱۲۰۰ باد کار می‌کند.
- ولتاژ تغذیه: دستگاه با ولتاژ ۱۱ تا ۴۰ ولت DC کار می‌کند (۸ تا ۴۰ ولت DC در مدل بدون نمایشگر) و دارای حفاظت در برابر پلاریته معکوس است.
قابلیت‌های تشخیصی و نظارتی
TMT142 مجهز به عملکردهای تشخیصی پیشرفته است که مطابق با استاندارد NAMUR NE 43 و NAMUR NE 89 عمل می‌کنند. این قابلیت‌ها شامل موارد زیر می‌شوند:
- سیگنال‌دهی خطا: در صورت خطای سنسور (مانند قطع یا اتصال کوتاه)، سیگنال خروجی می‌تواند به یک مقدار خاص تنظیم شود (مثلاً کمتر از ۳.۶ میلی‌آمپر یا بیشتر از ۲۱.۶ میلی‌آمپر). این امکان از انتقال مقادیر نادرست به سیستم کنترل جلوگیری می‌کند.
- تشخیص خوردگی: برای ترموکوپل‌ها و ترمومترهای مقاومتی با اتصال ۴ سیمه، این دستگاه می‌تواند خوردگی خط اتصال سنسور را پیش از اینکه مقدار اندازه‌گیری را تحت تأثیر قرار دهد، تشخیص دهد. این ویژگی به پیشگیری از خطا و خرابی کمک می‌کند.
- تشخیص ولتاژ پایین: این عملکرد از خروجی یک مقدار آنالوگ نادرست به دلیل ولتاژ تغذیه نامناسب جلوگیری می‌کند. اگر ولتاژ به زیر حد مورد نیاز کاهش یابد، سیگنال خروجی برای تقریباً ۵ ثانیه به کمتر از ۳.۶ میلی‌آمپر کاهش می‌یابد و سپس دستگاه تلاش می‌کند تا سیگنال عادی را بازیابی کند. این فرآیند به صورت چرخه‌ای تکرار می‌شود.
- شبیه‌سازی خروجی: امکان شبیه‌سازی سیگنال خروجی برای آزمایش و تأیید پاسخ صحیح سیستم‌های بالادستی وجود دارد. این شبیه‌سازی می‌تواند وضعیت اندازه‌گیری، اطلاعات تشخیصی و مقدار خروجی را تنظیم کند.
ساختار فیزیکی و محیطی
ترانسمیتر TMT142 در یک محفظه مستحکم طراحی شده که برای شرایط صنعتی مناسب است.
- جنس بدنه: بدنه این ترانسمیتر از جنس آلومینیوم ریخته‌گری با پوشش پودری پلی‌استر ساخته شده است. یک محفظه اختیاری از جنس فولاد ضد زنگ (AISI 316L) نیز برای کاربردهای Ex d و شرایط محیطی سخت در دسترس است.
- ابعاد و وزن: ابعاد دستگاه تقریباً ۱۳۵ در ۱۶۶ میلی‌متر است. وزن آن با محفظه آلومینیومی حدود ۱.۶ کیلوگرم و با محفظه فولاد ضد زنگ حدود ۴.۲ کیلوگرم است.
- محیط کارکرد:
- دمای محیط: بدون نمایشگر از ۴۰- تا ۸۵+ درجه سانتیگراد، و با نمایشگر از ۴۰- تا ۷۰+ درجه سانتیگراد.
- درجه حفاظت: دارای درجه حفاظت IP67 و NEMA 4x است.
- سازگاری الکترومغناطیسی (EMC): مطابق با استانداردهای EN 61326-1 و NAMUR NE 21 است.
تأییدیه‌ها و استانداردها
TMT142 دارای تأییدیه‌های بین‌المللی متعددی است که استفاده از آن را در محیط‌های مختلف و با الزامات ایمنی بالا تضمین می‌کند.
- CE: این دستگاه با الزامات قانونی اتحادیه اروپا مطابقت دارد.
- Ex Approval: تأییدیه‌های ATEX (EEx ia, EEx d) و ضد احتراق گرد و غبار، FM (IS, NI, XP, DIP) و CSA (IS, NI, XP, DIP) برای استفاده در مناطق خطرناک را دارا است.
- UL: به عنوان یک کامپوننت شناخته‌شده توسط UL مطابق با استاندارد UL 3111-1 تأیید شده است.
- سایر استانداردها: مطابق با IEC 60529 (درجه حفاظت)، IEC 61010 (اقدامات حفاظتی برای تجهیزات الکتریکی) و NAMUR است.
ترانسمیتر iTEMP TMT142 به عنوان یک دستگاه میدانی پیشرفته، یک راهکار جامع و قابل اعتماد برای تبدیل سیگنال‌های دمایی در کاربردهای صنعتی است. با توجه به ورودی جهانی، دقت بالا، قابلیت‌های تشخیصی پیشرفته و تطابق با استانداردهای بین‌المللی، این دستگاه نه تنها فرآیندهای اندازه‌گیری را بهینه می‌سازد، بلکه ایمنی و پایداری سیستم را نیز تضمین می‌کند. استفاده از پروتکل HART® و امکان پیکربندی آسان از طریق کامپیوتر یا ابزارهای دستی، نگهداری و عیب‌یابی را ساده کرده و به کاهش هزینه‌های عملیاتی کمک می‌کند. TMT142 با ارائه عملکردی پایدار و دقیق، یک انتخاب ایده‌آل برای صنایع مختلف از جمله نفت و گاز، شیمیایی و نیروگاهی است.
