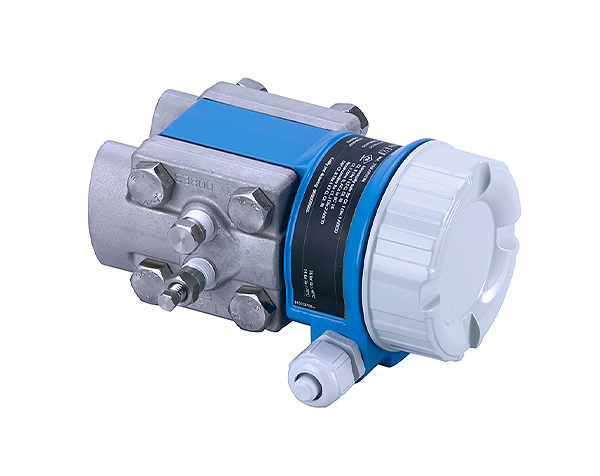

ترانسمیتر اختلاف فشار Deltabar M PMD55 از برند معتبر Endress+Hauser، یکی از پیشرفته‌ترین تجهیزات اندازه‌گیری در حوزه ابزار دقیق صنعتی است. این دستگاه دیجیتال و دقیق، برای اندازه‌گیری اختلاف فشار در مایعات، بخار و گازها طراحی شده و در فرآیندهایی همچون اندازه‌گیری سطح، جریان و کنترل سلامت فیلترها و پمپ‌ها نقش کلیدی دارد.

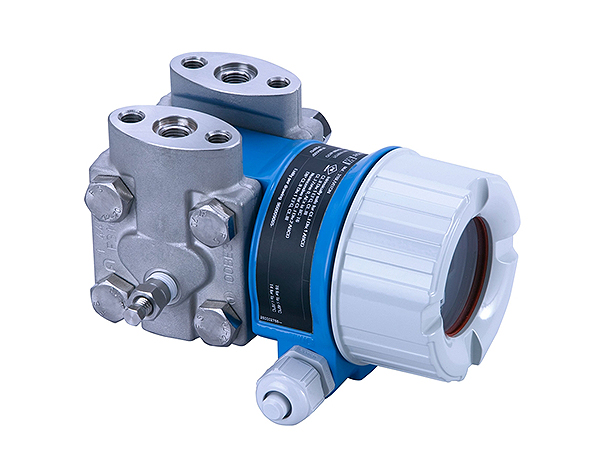

در قلب PMD55 یک سنسور فشار با دیافراگم فلزی قرار دارد که دقت بالا و پایداری بلندمدت را تضمین می‌کند. طراحی جمع‌وجور و ساختار ماژولار این تجهیز، امکان نصب آسان، تعمیر سریع و تعویض اجزای داخلی (مانند نمایشگر یا مدار الکترونیکی) را فراهم کرده است؛ ویژگی‌ای که در کاهش هزینه‌های نگهداری و زمان توقف سیستم نقش مهمی دارد.
کاربردهای ترانسمیتر اختلاف فشار Deltabar PMD55
ترانسمیتر PMD55 با قابلیت اطمینان بالا و طراحی مقاوم، در صنایع گوناگون کاربرد دارد و با تاییدیه‌های معتبر بین‌المللی، برای شرایط مختلف فرآیندی مناسب است:
- اندازه‌گیری سطح مایعات در مخازن: با اندازه‌گیری اختلاف فشار بین بالا و پایین مخزن، می‌توان سطح، حجم یا جرم مایع را به‌دقت محاسبه کرد.
- پایش فیلترها و پمپ‌ها: با اندازه‌گیری اختلاف فشار، گرفتگی فیلترها یا عملکرد نامطلوب پمپ‌ها به‌صورت لحظه‌ای قابل تشخیص است.
- اندازه‌گیری جریان سیالات: با ترکیب PMD55 با المان‌های اولیه نظیر اوریفیس، ونتوری و نازل می‌توان جریان حجمی یا جرمی مایعات و بخار را اندازه‌گیری کرد.
ویژگی‌ها و مزایای کلیدی Endress+Hauser Deltabar M PMD55

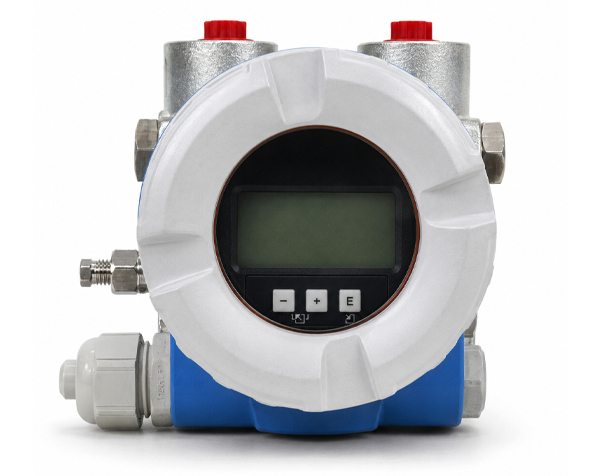

- راه‌اندازی ساده و سریع: نمایشگر دیجیتال چهارخطی با منوی کاربرپسند و پشتیبانی از پروتکل‌های HART، PROFIBUS PA، FOUNDATION Fieldbus.
- سازگاری بالا با فرآیندها: تغییر محل فشار بالا/پایین تنها با یک کلید الکترونیکی، بدون نیاز به جابجایی لوله‌ها.
- طراحی ماژولار: امکان تعویض آسان نمایشگر و ماژول الکترونیکی، کاهش زمان تعمیرات و افزایش بهره‌وری.
- ایمنی بالا: مناسب برای سیستم‌های ایمنی SIL2 با تاییدیه IEC 61508 و IEC 61511 از TÜV NORD.
- تاییدیه‌های جهانی: شامل ATEX، FM، CSA، IECEx، INMETRO، NEPSI، UKEx برای مناطق مستعد انفجار، همراه با گواهی‌های طراحی NACE MR0175، EN10204-3.1 و AD2000.
- دقت و پایداری عالی:
- دقت تا ±0.075% در نسخه Platinum
- پایداری بلندمدت تا 0.05% در سال یا 0.125% در پنج سال
مشخصات فنی ترانسمیتر اختلاف فشار Deltabar M PMD55
| ویژگی | توضیحات |
|---|---|
| محدوده دمای فرآیندی | از °C -40 تا +85 برای اتصالات 316L، و از °C -10 تا +85 برای C22.8 |
| دمای محیطی | از °C -40 تا +85 |
| محدوده فشار اندازه‌گیری | از 10 میلی‌بار تا 40 بار (0.15 تا 580 psi) |
| حداقل رنج قابل کالیبراسیون | 10 میلی‌بار (0.15 psi) |
| Turn Down Ratio | تا 20:1 و در برخی نسخه‌ها تا 100:1 |
| حداکثر فشار مجاز | 160 بار (2300 psi) |
| اتصال فرآیندی استاندارد | 1/4-18 NPT (با امکان سفارشی‌سازی) |
| جنس دیافراگم | استیل 316L یا Alloy C |
| جنس بدنه | آلومینیوم دایکست مقاوم |
| جنس گسکت | Viton، PTFE، EPDM، NBR |
| روغن پرکننده | سیلیکونی یا بی‌اثر |
| پروتکل‌های ارتباطی | HART، PROFIBUS PA، FOUNDATION Fieldbus |
| مدل جایگزین | PMD55B |
عملکرد و ارتباط با سیستم‌های کنترلی
ترانسمیتر PMD55 با استفاده از دیافراگم فلزی دقیق، اختلاف فشار بین دو نقطه را به سیگنال الکتریکی تبدیل می‌کند و از طریق پروتکل‌های زیر به سیستم کنترل منتقل می‌سازد:
- HART (۴…۲۰ mA): سیگنال آنالوگ و دیجیتال هم‌زمان، ولتاژ کاری 11.5 تا 45 ولت (برای Ex ia تا 30 ولت).
- PROFIBUS PA: ارتباط دوطرفه دوره‌ای و غیردوره‌ای با شناسه سازنده 11h و نسخه پروفایل 3.02.
- FOUNDATION Fieldbus: ارتباط پایدار با زمان چرخه 20 میلی‌ثانیه برای تبادل داده سریع و دقیق.
نصب و راه‌اندازی آسان
Deltabar PMD55 را می‌توان با اتصالات فرآیندی استاندارد 1/4-18 NPT به‌صورت عمودی یا افقی نصب کرد. در صورت نیاز، از مانیفولد یا مولتی‌والو (DA63M) برای نصب دقیق‌تر استفاده می‌شود.
برای جلوگیری از آسیب به مویین‌ها، رعایت شعاع خمش حداقل 100 میلی‌متر الزامی است.
پیکربندی دستگاه از طریق نمایشگر محلی یا نرم‌افزارهای تخصصی مانند FieldCare انجام می‌شود.
راه‌اندازی و تنظیمات
نصب ترانسمیتر اختلاف فشار PMD55 اندرس هاوزر برای اندازه‌گیری سطح مایع در مخزن صنعتی.
از طریق نمایشگر داخلی یا نرم‌افزارهایی مانند FieldCare، پیکربندی دستگاه بسیار آسان است. تنظیماتی مانند واحد فشار، بازه اندازه‌گیری، فیلترگذاری، نقاط کالیبراسیون سطح و پارامترهای جریان به راحتی انجام‌پذیر هستند.
راهنمای مختصر اتصال فرآیندی:
Deltabar M PMD55 با اتصال استاندارد فرآیند 1/4-18 NPT طراحی شده است. این دستگاه برای اندازه‌گیری اختلاف فشار به‌کار می‌رود و دارای اتصالاتی برای هر دو طرف فشار بالا و فشار پایین فرآیند است. بسته به کاربرد، می‌توان از لوله‌های ایمپالس برای اتصال فشار استفاده کرد که امکان نصب عمودی یا افقی را فراهم می‌کنند. همچنین، استفاده از مولتی‌والو اختیاری (DA63M) نیز امکان‌پذیر است. در نصب روی لوله، اطمینان از سفت شدن یکنواخت مهره‌های براکت با گشتاور حداقل 5 نیوتن‌متر (3.69 پوند-فوت) ضروری است. در صورت استفاده از کاپیلاری، شعاع خمش آن باید حداقل 100 میلی‌متر (3.94 اینچ) حفظ شود.
اتصال الکتریکی:
Deltabar M PMD55 از پروتکل‌های ارتباطی متنوعی پشتیبانی می‌کند، از جمله:
4…20 میلی‌آمپر HART
PROFIBUS PA
FOUNDATION Fieldbus
برای 4…20 میلی‌آمپر HART، محدوده سیگنال خروجی 4 تا 20 میلی‌آمپر است. بار مجاز در شرایط مرجع کاری 250 اهم است. منبع تغذیه برای HART 11.5…45 ولت DC (برای نسخه‌های Ex ia: 11.5…30 ولت DC) است. اتصالات الکتریکی شامل ترمینال‌هایی برای سیگنال خروجی و منبع تغذیه است. برای سیم‌کشی صحیح، مراجعه به نمودار تخصیص ترمینال‌های دستگاه الزامی است. محفظه دستگاه معمولاً دارای ورودی‌های کابل برای سیم‌کشی است. همچنین، سوئیچ‌های DIP داخل دستگاه برای پیکربندی پارامترهایی مانند تنظیم طرف فشار بالا و تنظیمات ارتباطی استفاده می‌شوند.
توصیه نهایی:
برای جزئیات دقیق نصب و اتصال، مراجعه به اطلاعات فنی (TI) و دستورالعمل‌های عملیاتی (BA) مربوط به Deltabar M PMD55 ضروری است. این اسناد شامل نمودارهای دقیق، چیدمان ترمینال‌ها و دستورالعمل‌های ایمنی هستند و معمولاً در بخش «بارگیری‌ها» وب‌سایت Endress+Hauser قابل دسترسی‌اند.
لوازم جانبی و گزینه‌های نصب
- پایه نصب دیواری یا لوله‌ای
- مولتی‌والو و مانیفولد استنلس استیل
- محافظ کابل و کانکتورهای صنعتی
- کیت‌های کالیبراسیون و پشتیبان‌گیری داده‌ها
خرید ترانسمیتر اختلاف فشار PMD55 از فروشگاه دراک
ترانسمیتر اختلاف فشار Endress+Hauser Deltabar M PMD55 یک انتخاب ممتاز برای صنایع حساس مانند نفت و گاز، پتروشیمی، نیروگاهی، غذایی و دارویی است. این تجهیز با دقت بالا، ساخت مقاوم، تاییدیه‌های معتبر جهانی و پشتیبانی از پروتکل‌های صنعتی، عملکردی پایدار، ایمن و اقتصادی را در بلندمدت تضمین می‌کند. فروشگاه تخصصی ابزار دقیق دراک به‌عنوان تأمین‌کننده رسمی تجهیزات Endress+Hauser در ایران، آماده ارائه‌ی مدل Deltabar M PMD55 با ضمانت اصالت کالا، مشاوره فنی و پشتیبانی تخصصی است.
