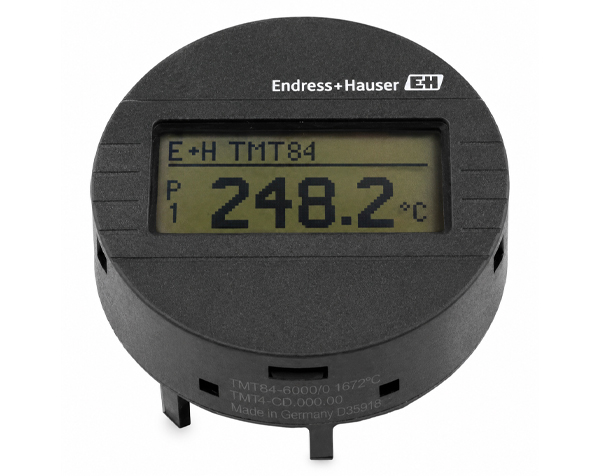

TID10 یک نمایشگر هد (Head Display Unit) برای ترانسدیوسرهای دما است که به صورت پلاگین (Plug-in) به ترانسدیوسر متصل می‌شود. این نمایشگر دارای یک صفحه نمایش ماتریسی نقطه‌ای (Dot-matrix) است که مقادیر اندازه‌گیری شده را نمایش می‌دهد. همچنین، دارای 12 سوئیچ DIP در قسمت زیرین خود است که برای تنظیمات مختلف استفاده می‌شود.
تنظیمات:
- FF: حالت شبیه‌سازی (Simulation) و قفل نوشتن (Write Lock) را کنترل می‌کند.
- PA: آدرس باس (Bus Address) را تنظیم می‌کند و قفل نوشتن دارد.
- PN: آدرس IP سرویس (Service IP) را تنظیم می‌کند و قفل نوشتن دارد.
- IO-Link: تنظیمات مربوط به پروتکل IO-Link را کنترل می‌کند و قفل نوشتن دارد.
سازگاری:
این نمایشگر با ترانسدیوسرهای دما مدل‌های زیر سازگار است:
- TMT86
- TMT85
- TMT84
- TMT82
- TMT71
- TMT72
- TMT36
عملکرد:
این نمایشگر به ترانسدیوسر متصل شده و مقادیر اندازه‌گیری شده توسط ترانسدیوسر را بر روی صفحه نمایش خود نمایش می‌دهد. همچنین، با استفاده از سوئیچ‌های DIP، می‌توان تنظیمات مختلف دستگاه را تغییر داد.
کاربردها:
- نظارت بر دما: نمایشگر هد به شما امکان می‌دهد تا به راحتی مقادیر دمای اندازه‌گیری شده را مشاهده کنید.
- کنترل فرآیندها: با مشاهده مقادیر دما، می‌توانید فرآیندهای صنعتی را بهتر کنترل کنید.
- عیب‌یابی: در صورت بروز مشکل در ترانسدیوسر، نمایشگر می‌تواند به شما در عیب‌یابی کمک کند.
مزایا:
- سهولت استفاده: نمایشگر هد به صورت پلاگین متصل می‌شود و استفاده از آن بسیار ساده است.
- صفحه نمایش واضح: صفحه نمایش ماتریسی نقطه‌ای، مقادیر را به صورت واضح و خوانا نمایش می‌دهد.
- تنظیمات قابل تغییر: با استفاده از سوئیچ‌های DIP، می‌توانید تنظیمات دستگاه را متناسب با نیازهای خود تغییر دهید.
- سازگاری با ترانسدیوسرهای مختلف: این نمایشگر با طیف وسیعی از ترانسدیوسرهای دما سازگار است.
در کل، نمایشگر هد ترانسدیوسر یک ابزار مفید برای نظارت بر دما و کنترل فرآیندهای صنعتی است.
برای دانلود کاتالوگ اسکن کنید
علیرضا شیرازی –
نمایشگر TID10 وقتی به ترانسدیوسرهای دما متصل می‌شود، آیا صرفاً نقش نمایش مقادیر را دارد یا امکان تغییر تنظیمات و پارامترها (مثل آدرس باس یا IO-Link) هم از طریق خودش وجود دارد؟
اسدی –
سلام و وقت شما بخیر 🌺
نمایشگر TID10 علاوه بر نمایش مقادیر اندازه‌گیری‌شده، امکان تنظیم و تغییر پارامترهای کلیدی ترانسدیوسر را نیز فراهم می‌کند. این کار از طریق ۱۲ سوئیچ DIP تعبیه‌شده در بخش زیرین دستگاه انجام می‌شود.
به‌عنوان نمونه:
سوئیچ PA برای تنظیم آدرس باس (Bus Address)،
سوئیچ IO-Link برای پیکربندی پروتکل IO-Link،
سوئیچ FF برای حالت شبیه‌سازی و قفل نوشتن،
و سوئیچ PN برای تنظیم آدرس سرویس IP استفاده می‌شوند.
بنابراین TID10 صرفاً یک نمایشگر ساده نیست، بلکه نقش یک واسط کاربری سریع برای تنظیمات، پیکربندی و عیب‌یابی ترانسدیوسرهای دما (مانند TMT86، TMT85، TMT84 و سایر مدل‌های سازگار) را هم بر عهده دارد.
